产品系列 / Series
13 个系列，277 个型号
微型与小型深沟球轴承，内径 2 – 60 mm。 系列之间的区别只有一项：同一内径下，外径与宽度取多大。 先按下面四类定位，再进系列页查完整尺寸与载荷。
数据来源：企业宣传册规格表，册内页 13 – 25（证据级 B）。 全部型号当前状态为「询价」，在产范围待厂方确认。

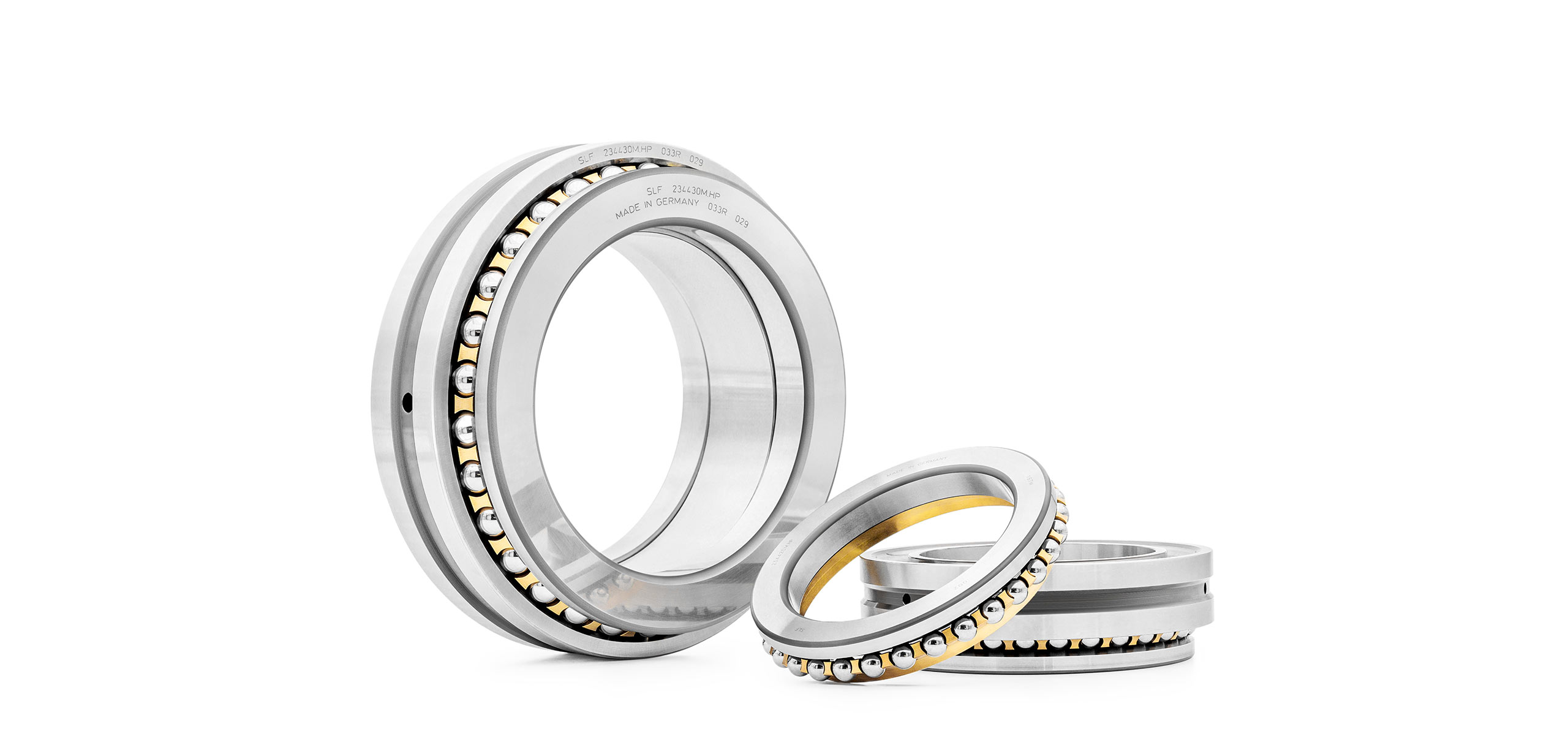

原型参考图 · 非金蓝产品照
四类分组
13 个系列按客户识别产品的顺序收成四类：先分微型与法兰，再分薄壁与标准。
公制系列
内径与外径都是整毫米。六个数字系列的差别只在同一内径下的外径与宽度：外径按 67 < 68 < 69 < 60 < 62 < 63 依次变大，宽度同序不变小，这一条在册上全部共有内径上都成立。MR 是微型档，内径只到 8 mm。
- 内径 d
- 3 – 50 mm
- 外径 D
- 9 – 80 mm
- 首末型号
- 603 – 6010
- 册内页码
- 第 13 页
- 内径 d
- 3 – 50 mm
- 外径 D
- 10 – 90 mm
- 首末型号
- 623 – 6210
- 册内页码
- 第 14 页
- 内径 d
- 4 – 60 mm
- 外径 D
- 16 – 130 mm
- 首末型号
- 634 – 63/32
- 册内页码
- 第 15 页
- 内径 d
- 10 – 55 mm
- 外径 D
- 15 – 68 mm
- 首末型号
- 6700 – 6711
- 册内页码
- 第 16 页
- 内径 d
- 4 – 60 mm
- 外径 D
- 9 – 78 mm
- 首末型号
- 684 – 6812
- 册内页码
- 第 17 页
- 内径 d
- 3 – 60 mm
- 外径 D
- 8 – 85 mm
- 首末型号
- 693 – 6912
- 册内页码
- 第 18 页
- 内径 d
- 2 – 8 mm
- 外径 D
- 5 – 16 mm
- 首末型号
- MR52 – MR166
- 册内页码
- 第 21 页
英制系列
尺寸按英寸分数定，换算成毫米就是小数。16 系列的负荷单位是 kN，另给钢球粒数与直径。
法兰系列
外圈带一圈法兰台肩，靠法兰端面定位，不用另做轴向挡圈。册上另给 B1、法兰外径 Df、法兰厚 Bf 与极限转速。
- 内径 d
- 2 – 5 mm
- 外径 D
- 5 – 19 mm
- 首末型号
- F682 – F635
- 册内页码
- 第 22 页
- 内径 d
- 6 – 10 mm
- 外径 D
- 10 – 30 mm
- 首末型号
- MF106 – F6200ZZ
- 册内页码
- 第 23 页
- 内径 d
- 12 – 35 mm
- 外径 D
- 18 – 55 mm
- 首末型号
- F6701 – F6807
- 册内页码
- 第 24 页
- 内径 d
- 3.175 – 15.875 mm
- 外径 D
- 7.938 – 34.925 mm
- 首末型号
- FR2-5 – FR10
- 册内页码
- 第 25 页
英制小数内径对照
公制整数内径有 24 档，各有一个独立页面。 英制尺寸换算成毫米是小数，共 19 个值， 不单独开页，直接在下表找到值再进系列页。
| d mm | d 英寸 | 英寸分数 | 型号数 | 所属系列 |
|---|---|---|---|---|
| 2.5 | 0.0984 | — | 3 | F 法兰系列 d 2–5 mm |
| 3.175 | 0.1250 | 1/8″ | 6 | 英制 R 系列、法兰英制系列 |
| 3.969 | 0.1563 | 5/32″ | 2 | 英制 R 系列、法兰英制系列 |
| 4.762 | 0.1875 | 3/16″ | 8 | 英制 R 系列、法兰英制系列 |
| 4.763 | 0.1875 | 3/16″ | 1 | 英制 16 系列 |
| 6.35 | 0.2500 | 1/4″ | 8 | 英制 16 系列、英制 R 系列、法兰英制系列 |
| 7.938 | 0.3125 | 5/16″ | 4 | 英制 16 系列、英制 R 系列、法兰英制系列 |
| 9.525 | 0.3750 | 3/8″ | 5 | 英制 16 系列、英制 R 系列、法兰英制系列 |
| 11.113 | 0.4375 | 7/16″ | 3 | 英制 16 系列 |
| 12.7 | 0.5000 | 1/2″ | 4 | 英制 16 系列、英制 R 系列、法兰英制系列 |
| 14.288 | 0.5625 | 9/16″ | 1 | 英制 16 系列 |
| 15.875 | 0.6250 | 5/8″ | 5 | 英制 16 系列、英制 R 系列、法兰英制系列 |
| 19.05 | 0.7500 | 3/4″ | 3 | 英制 16 系列、英制 R 系列 |
| 22.225 | 0.8750 | 7/8″ | 1 | 英制 R 系列 |
| 25.4 | 1.0000 | 1″ | 1 | 英制 R 系列 |
| 28.575 | 1.1250 | 1-1/8″ | 1 | 英制 R 系列 |
| 31.75 | 1.2500 | 1-1/4″ | 1 | 英制 R 系列 |
| 34.925 | 1.3750 | 1-3/8″ | 1 | 英制 R 系列 |
| 38.1 | 1.5000 | 1-1/2″ | 1 | 英制 R 系列 |
两点要说清。 第一，4.762 与 4.763 mm 是同一个尺寸 3/16″，宣传册两处取整不同，前者在 R 系列与法兰英制系列，后者在 16 系列。 第二，2.5 mm 不对应任何英寸分数，它出自 F 法兰系列 d 2–5 mm，本身就是公制小数尺寸。
英寸值由毫米除 25.4 算出。宣传册的英寸列有 20 处印刷错误，所以网站只存毫米，英寸一律实时换算。
有内控规格书的型号
277 个型号里，目前有三个型号有完整的《产品技术规格书》： 626（62 系列）、 608（60 系列）、 698（69 系列）。 这三页给出国标值与内控值的逐项对照。其余型号先给宣传册上的尺寸、载荷与参考重量。
